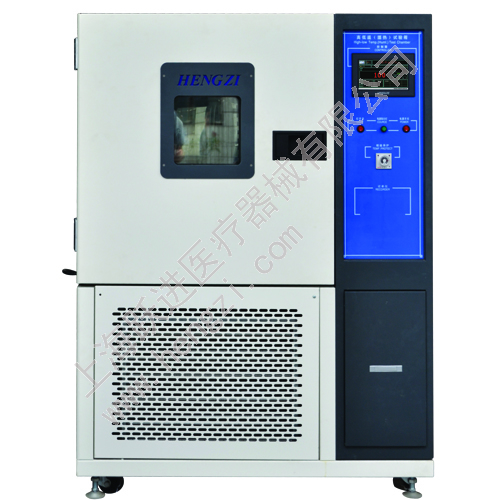

跃进 HENGZI GDJSX-250A 高低温交变湿热试验箱

产品概述

GDJSX 系列高低温交变湿热试验箱是一款专为工矿企业、实验室及科研单位设计的环境模拟设备，适用于工业产品的高低温环境试验与检测。该系列产品具备广域温湿度控制能力，支持高温、低温、湿热及渐变环境测试，满足多项国家标准要求，广泛应用于产品研发、质量验证和可靠性评估。

设备采用微电脑智能控制系统，配备7″TFT彩色触摸屏，支持中英文界面切换，操作直观便捷。内置P.I.D自动演算与Fuzzy控制技术，实现高精度温湿度调控。镜面不锈钢内胆结构便于清洁维护，风道循环系统确保工作室温度均匀，配合多重安全保护机制，保障长时间稳定运行。

功能特点详解

1. 精准温湿度控制
采用P.I.D自动演算结合Fuzzy控制方式，配合微电脑多段补偿校正技术，实现温湿度精准调控。控温范围A型-20~150℃、B型-40~150℃、C型-70~150℃，控湿范围20~98%RH（可执行湿度温度范围20~90℃），满足多样化测试需求。

2. 可编程运行模式
支持定值运行与程序运行两种模式，可编程容量为10组×100段，每段最长设定时间为99小时59分钟，每组程序可循环执行999次，适用于复杂环境变化模拟。

3. 实时状态监控
运行过程中可实时显示程序编号、段次、剩余时间、循环次数、当前温湿度值及输出功率百分比，并同步显示设定曲线与实际运行曲线，便于过程监控与分析。

4. 数据管理与通信
标配USB数据接口用于历史数据导出及参数导入，支持通过软件在最大1.2公里范围内进行RS485联机监控。可选配以太网接口实现远程控制，兼容多种上位机系统。

5. 结构优化与使用便利性
内箱采用SUS-304不锈钢镜面板，耐腐蚀易清洁；双层硅胶密封门配合中空钢化玻璃视窗，保温性能优良；左侧设有∮50㎜测试孔，方便外接电源线与信号线引入。

技术规格参数

适用领域

适用领域：工矿企业、实验室、科研单位等对工业产品进行湿热试验、高温试验、低温试验及高低温渐变试验。

产品细节/结构说明

结构与材质：
(1) 内箱材质：SUS-304 不锈钢镜面板。
(2) 外部材质：SPCC 冷轧钢板静电粉体烤漆处理。
(3) 保温材质：高密度硬质PU(聚胺酯) 发泡及超细玻璃纤维棉。
(4) 箱门：
    a. 窗口：多层中空导热模钢化玻璃视窗，并附有照明灯，窗口尺寸W *H 260*340 (㎜)。
    b. 门把手：平面嵌入式把手。
    c. 门密封：耐温，耐湿硅质胶条双层密封。
    d. 开启方向：单开门设计，由右侧往左侧开启方式。
(5) 测试孔：测试孔位于机体左侧∮50 ㎜×1孔，硅胶塞×1 只。
(6) 移动及支撑：滑轮移动调整摆放位置与强力螺栓支撑固定位置*4只(200kg/ 轮)。
(7) 搁板：不锈钢条栅搁板*2 块，荷重20kg，每层可调高度50 ㎜。

温湿度电热及循环：
(1) 送风方式：高阻抗马达配合铝合金离心风轮。送风方式为水平出风弧形循环设计。
(2) 导风板设计：可调式弧形导风板设计，有效提升温、湿度均匀度。
(3) 加热系统：微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。
(4) 加湿系统：微电脑智能型自动控制电热功率平衡调温+高效能不锈钢管式加热器。热蒸汽加湿方式。

加湿用补给水系统：
(1) 储水系统：内置ABS水箱×1只，容量为20L ，水箱附可视水位窗口。
(2) 供水系统：加湿用水及湿球用水，采用泵浦供水方式。
(3) 水位感应器：电磁式水位控制器。
(4) 自动补水接口：5×8mm口径自动补水接口，供水水压≥2kgf/c㎡，供水量≥4.5L/小时

制冷系统：
(1) 制冷装置：法国泰康全密闭高效压缩机+风冷式冷凝器。
(2) 发热负载调节：多段式热交换装置，冷却热交换能力高。
(3) 降温、除湿系统：循环的箱内空气经过鳍片型蒸发器换热，空气温度和露点温度被不断降低，起到降温除湿的效果。
(4) 防冷凝、防冻结：采用热管技术防冷凝、防冻结设计。
(5) 高效率制冷组件：
    a. 蒸发器：鳍片型内螺纹铜管蒸发器，铝制换热片。
    b. 冷凝器：鳍片型内螺纹铜管蒸发器，铝制换热片+大流量轴流散热风机。
    c. 干燥过滤器：欧洲丹佛士干燥过滤器。
    d. 油分离器：B和C型配有美国艾高油分离器
    e. 制冷剂：均采用环保制冷剂R404a/R23。
    f. 节流装置：欧洲丹佛士制冷膨胀阀。
    g. 板式热交换：台湾高力板式热交换。

安全保护装置：
(1) 断路器：无熔丝开关断路器。
(2) 控制器内部保护：
    a. 温湿度传感器：断路或短路(超量程)。
    b. 超温保护：为第一层运转设定温度的高、低温保护设定。
(3) 外部故障侦测保护：
    a. 第二层保护：过载保护器(温度1组、湿度1组)。
    b. 第三层保护：独立的电子式温度保护开关，可设定温度上限保护。
    c. 缺水保护：电磁式水位报警器、独立的电子式温度保护开关，防止加热器缺水空焚损毁。
    d. 压缩机保护：压缩机压力保护、过载保护器、过热保护。
(4) 故障异常报警：故障异常发生时，自动断电保护，发出报警音，并于控制器显示故障源。

标准配置清单

使用与维护建议

设备应放置于环境温度5~35℃范围内，最佳工作环境温度为15~30℃。定期检查水位感应器与供水系统，确保加湿正常；避免在高湿度或腐蚀性气体环境中长期运行。清洁时请使用柔软湿布擦拭内壁，禁止使用强酸碱溶剂。每次试验结束后建议关闭总电源，保持设备通风干燥。

选型指南
