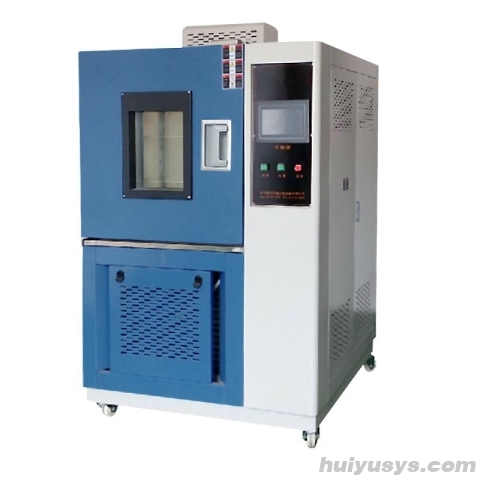

奥科 GDJW-500C 高低温交变试验箱

产品概述

奥科GDJW-500C高低温交变试验箱是一款专为环境可靠性测试设计的多功能试验设备，适用于电工、电子产品、元器件和材料的高低温适应性测试、温度渐变试验及电子元器件应力筛选试验。

该设备采用整体结构设计，箱体内侧为1.0mm SUS304B不锈钢板，外侧为1.0mm冷轧钢板喷塑，保温层使用超细玻璃保温棉，配合双层硅橡胶密封大门与多层导电膜钢化中空观察窗（200×300mm），兼顾气密性、保温性与可视性。内置发热丝环绕防结霜设计及照明灯，确保低温工况下清晰观测。

核心系统配置先进：加热采用瓷架镍铬丝电加热器，热惰性小、寿命长；制冷量调节采用分流法；控制系统由液晶触摸屏温湿度控制器与施耐德电气元器件构成，支持全中文菜单操作，小显示分辨率达0.01℃，具备定值/程序双运行模式、连续PID控制、120组程式存储（每组大99步）、断电恢复（终止执行或断点续行）、多重安全保护及独立超温保护器，全面保障设备与试样安全。

功能特点详解

1. 高低温交变与渐变试验功能：可对电工、电子产品、元器件、零部件及其材料开展高低温环境下的适应性试验、温度渐变试验，以及电子元器件应力筛选试验，覆盖产品全生命周期环境验证需求。

2. 高可靠性加热与制冷系统：加热器采用瓷架镍铬丝电加热器，热惰性小、寿命长，通过固态继电器可控脉冲占空比PID信号实现平稳可靠控制；制冷系统采用分流法调节制冷量，并配备高压表实时监测运行状态，设有高压控制、超压、过载等多重保护机制。

3. 智能化人机交互与数据管理：控制器支持全中文菜单操作，可编写并存储程序名称便于查寻；实时显示程序运行时间、段数、剩余时间、重复次数、设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等；故障时LCD屏直接显示故障编号，便于快速定位原因。

4. 工艺曲线预存与调用功能：可在控制器中预先存储多条工艺曲线，使用时仅需调用，无需重复设置，显著提升多批次、多标准试验的执行效率与一致性。

5. 冗余式安全架构设计：除主控制器内置多种保护外，另设独立超温保护器——即使主控失效，仍可可靠切断加热电源；电气系统还集成互锁装置，确保循环风机未启动或过载时，制冷机组与加热系统均无法启动，从源头规避风险。

技术规格参数

应用领域/适用场景

适用领域：电工电子行业、半导体制造、汽车电子、航空航天元器件、通信设备、LED照明、电池材料、科研院校环境可靠性实验室等，用于产品在高低温环境下的储存、运输、使用适应性验证，以及温度渐变与应力筛选试验。

产品细节/结构说明

箱体结构：

1.箱体采用整体结构。
2.箱体内侧采用1.0mm SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑。
3.保温材料采用超细玻璃保温棉。
4.大门密封采用双层硅橡胶密封材料。
5.观察窗为多层导电膜钢化中空玻璃，尺寸大小为200×300mm；为防止低温时玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。
6.在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。
7.在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、风、风机蜗壳等设备。
8.温度传感器置于出风口。
9.试验箱内的送风方式为上送风下回风方式。

加热与制冷系统：

1.加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。
2.为确保系统安全运行，在系统中需设置高压控制、超压、过载等保护系统。同时为了监测系统运行情况，在高压端设有高压表监测系统运行情况。
3.制冷量调节采用分流法。

控制系统：

1.控制系统：采用液晶触摸屏温湿度控制器和施耐德电气元器件构成电气控制系统。
2.控制器采用全中文菜单操作方式。
3.小显示分辨率0.01℃。
4.运行方式：定值和程序运行。
5.控制方式：连续PID控制。
6.设定程式120组，每组程式大设定99步，每个程式组均可连接。全部循环、多999回，部分循环、多99回。
7.断电恢复设定，包括：断电后程序终止执行、断电后程序从断点连续运行。
8.实时显示程序的运行时间、段数、剩余时间、重复次数；可显示试验数据，括设定温度、实测温度、总运行时间、段运行时间、段剩余时间、加热状态、日历时间等；温度能直接数字显示。
9.在设定程序时，可编写程序名称，以方便查寻。
10.出现故障时，控制器LCD触摸屏可显示出现的故障编号，用户可方便的根据故障编号查找故障的原因。
11.具有多种报警功能选择，包括：绝对值报警、偏差报警等。
12.控制系统采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。
13.高低温交变试验箱在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温、断电保护、机组高压保护、机组过载保护、机组过温保护、漏电等保护。
14.控制系统设有方便用户的操作面板，设在试验箱左上部，除电源和照明的操作按键外，其他操作只需在控制器中设定即可。
15.可预先在控制器中存储多条工艺曲线，当需要使用时只需调用而无须再次设置。
16.在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。
17.在电气控制系统中设有互锁装置，当循环风机没有启动或过载时制冷机组和加热系统不能启动，机组超高压、过载时制冷机组都将被禁止。
