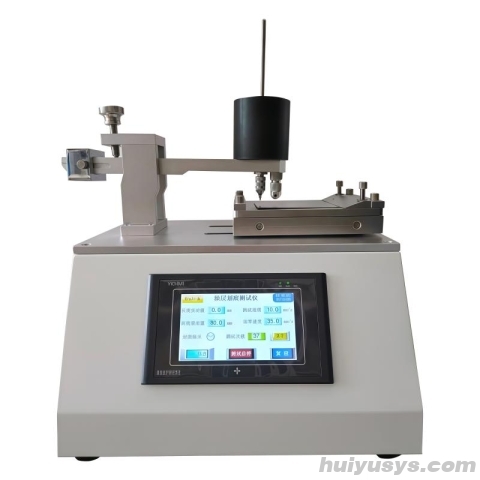

精科 DHZ 电动划痕仪 数字自动划痕试验仪

一、 用途

涂膜强度、硬度、附着力等是涂膜的重要的物理性能，其大小直接影响涂膜的重要使用性能，例如：耐磨损性；耐磨粒性；耐划痕性；耐冲击性以及涂膜的滞留作用及清洗难易等，因此涂膜强度、硬度等是评价涂料性能的必测指标。使用本仪器可以方便地综合性的评定涂膜强度、硬度、附着力等物理特性，所以本仪器的用途即为通过漆膜样板涂层受划针刻划时抗穿透能力的大小来表征涂层强度、硬度、附着力的大小。

本仪器是为贯彻执行GB9279而研制的专用设备，是该项国标贯彻的条件。

二、工作原理

本仪器为数字式触摸屏控制，操作方便自动灵活，在仪器范围内可任意设定试验长度和试验速度和返回速度，主要是由划针架和工作台组成，划针架上的划针保证垂直地作用于涂膜样板上（样板固定在工作台上的实验台上，可横向或纵向移动；）。

三、使用要求

1、涂膜样板：按GB9271—88制备，规格为：120*50mm

2、实验环境：温度23±2°C，相对湿度：50±5%（参照GB9278—88）

四、使用方法

A、准备

1、按GB1727-79要求准备120*50mm（0.2-8mm厚）平滑马口铁或按展品规定要求的底板制备漆膜。该仪器能放置120*200试板1-20厚度各种地板。

2、检查仪器

（1）接通电源（220V）

（2）按下总开关（电源开关）然后点按试验开关至，试验台横向移动（向右）至右端，点按复位按钮，试验台横向移动（向左）至右端停止。注：行进中点按试验按钮可停止，复位后才能继续试验。

3、在装划针处入一枚新划针，该划针应现用30倍放大镜检查针头，不得有划痕、园、锈斑等缺陷，划针安装的高低要适当。

4、将样板夹入试验台的样板夹中，涂膜朝上，转动纵向手柄使试验台移至远端（试验台和工作台平齐）为初始位置。

5、在砝码台上放入最小的砝码（50g）或予计划破涂膜的略小的负荷砝码。

B、测试

1、按压测试启停按钮，划针在样板上划过，用眼观察是否划破，如未划破，按开关至复位，使试验台返回停在左端，然后微调试板（划出的第二条划痕不至于重叠在第一条划痕上即可），同时还需要把划针换一枚新的检查方法同前，并在砝码台上换上较重一个等级的砝码这就做好了划第二条划痕的一切准备。

2、重复上述的测试，直到划破涂膜为止，亦可用10倍放大镜观察划痕是否划破涂膜露出底板，划破部分的划痕长度应大于20mm）这时砝码的重量即为涂膜抗划值（该方法的测定值）。

3、用该测定负荷对原先的样板及一块同样新的样板二者重复此测试步骤所得结果相符之后，则确定划透样板途程的，这最小负荷值为该种涂膜的抗划值。

当所测得负荷值不同时，则取三次的负荷值的平均值为该种涂膜的抗划值。

五、维护

1、本仪器使用时力求转动灵活，应注意润滑（应在转动部位和不转动部位之间和相对运动部件之间注入机油）；

2、本仪器在使用一段时间后，要全面检查紧固件，防止松动；

3、本仪器不使用时，要注意防尘、防潮、防腐蚀，避免振动和碰撞。

六、附件

1、砝码一盒（一套）：50g二件；100g二件；200g一件；500g三件；1000g两件，或2000一件。

2、放大镜二枚，30倍一枚，10倍一枚（自备）

3、划针一盒：10枚。
