✔ 原装正品 | ✔ 现货速发 | ✔ 专用发票 | ✔ 原厂质保

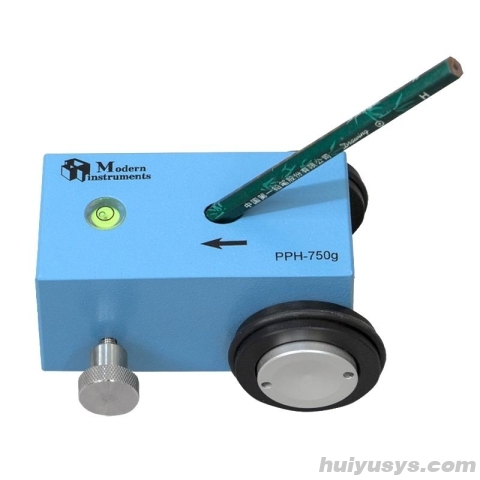

现代环境PPH-750铅笔硬度计是一款符合GB/T6739-2006标准的漆膜硬度测试仪，专用于评估涂层表面的耐划痕性能。该仪器采用划痕法原理，通过已知硬度的铅笔在漆膜上进行划擦，测定其抗划伤能力，广泛应用于涂料、汽车、家电、建材等行业的质量控制与研发检测。
设备设计科学，配备水平仪确保测试过程中主体处于水平状态，提升测试精度。外壳采用蓝色金属材质，具备高硬度和优异的耐磨性，延长使用寿命。施加在铅笔芯上的压力为750g，符合国家标准要求，操作简便且结果可靠。每台仪器标配13支不同硬度的高级绘图铅笔（6H～6B），满足多级别硬度测试需求。
✓ 高精度测试：采用三点接触结构（两滚轮一点铅笔芯），铅笔与被测面成45°角，确保受力均匀，测试重复性好。
✓ 符合国家标准：依据GB/T6739-2006《色漆和清漆 铅笔法测定漆膜硬度》设计制造，支持750±10克负载下的精确测量。
✓ 操作便捷：配备水平泡实时监控水平状态，蓝色金属外壳坚固耐用；附带13支6H～6B绘图铅笔，开箱即用。
✓ 测试效率高：提供快速、经济的漆膜硬度评估方案，推动速度0.5~1毫米/秒，单次测试行程不少于7毫米。
1. 科学的结构设计
采用两点滚轮支撑加一点铅笔划痕的三点接触方式，保证铅笔以恒定角度（45°）接触漆膜表面，减少人为误差，提高测试一致性。
2. 精确的压力控制
在水平状态下，主体施加于铅笔芯的压力为750±10克，完全符合GB/T6739-2006对仪器法负载的要求，确保测试数据权威有效。
3. 标准化测试流程
测试需在23±2℃、50±5%湿度环境下进行，铅笔每次使用前须修磨至端面完整圆形，避免边缘破损影响结果。
4. 多硬度铅笔配置
标配13支从6H到6B的高级绘图铅笔，覆盖广泛硬度范围，便于逐级测试并确定漆膜的最硬耐划铅笔等级。
5. 可靠的结果判定
平行测定两次，若结果相差超过一个铅笔硬度单位则需重测，确保最终结果准确可信。
| 项目 | 参数 |
|---|---|
| 差异内容 | 现行标准GB/T 6739-1996 |
| 采标情况 | 等效采用JIS K 5400 -9 -8.4 |
| 可采用底材 | 钢板、马口铁版 |
| 施加的负载 | 仪器法：(1000 ±50)g |
| 铅笔的硬度编号 | 9H 、8H、 7H 、6H 、5H、 4H 、3H 、2H 、H 、F 、HB 、B 、2B 、3B、4B、5B 、6B |
| 铅笔芯露出长度 | 3mm |
| 试验后擦拭漆膜表面的工具 | 高级绘图橡皮 |
适用领域：涂料工业、汽车涂装、家具制造、家电面板、建筑装饰材料、科研实验室等需要对涂层表面硬度进行质量评估的场景。
结构及工作原理：采用三点接触被测表面（两点为滚轮，一点为铅笔芯），铅笔与被测表面夹角为45°，水平泡水平时主体加在铅笔芯上的压力为750±10克。通过在漆膜上划过已知硬度标号的铅笔来测定漆膜硬度。
试验步骤：
1、按照GB/T9271《色漆和清漆 标准试板》规定准备底材。
2、将铅笔削至露出铅芯5～6毫米（保持铅芯的圆柱形），保持铅笔与砂纸垂直以修磨铅芯端面，直至端面成完整的圆形，边缘没有破碎或缺口。铅笔每次使用前，都要经过如此修磨。
3、除非另有商定，在23±2℃和50±5%湿度条件下进行测定。
4、按附图装好铅笔，以0.5~1毫米/秒的速度推动至少7毫米，以没有使漆膜出现3毫米及以上划痕的最硬铅笔的标示硬度表示漆膜的铅笔硬度。
5、平行测定二次，如果二次测定结果不一致（差值超过1个铅笔硬度单位），应重做试验。
1. PPH-I 750铅笔硬度计使用时力求转动灵活，使用一段时间后，须在丝杆、轴承等转动部位注入机油。
2. PPH-I 750铅笔硬度计使用一段时间后，紧定螺钉、螺母须拧紧，以免松动。
| 差异内容 | 现行标准GB/T 6739-1996 | 修订后标准 |
|---|---|---|
| 采标情况 | 等效采用JIS K 5400 -9 -8.4 | 等同采用ISO 15184:1998 |
| 可采用底材 | 钢板、马口铁版 | 符合GB/T 9271规定的底材都可以采用，如钢板、马口铁版、铝板、木板等。 |
| 施加的负载 | 仪器法：(1000 ±50)g | 仪器法：(750 ±50)g |
| 铅笔的硬度编号 | 9H 、8H、 7H 、6H 、5H、 4H 、3H 、2H 、H 、F 、HB 、B 、2B 、3B、4B、5B 、6B | 9H、8H 、7H 、6H 、5H 、4H、 3H 、2H 、H 、F、HB、B、2B、3B 、4B 、5B、6B、7B 、8B 、9B |
| 铅笔芯露出长度 | 3mm | 5~6mm |
| 试验后擦拭漆膜表面的工具 | 高级绘图橡皮 | 软布、脱脂棉或绘图橡皮 |
A：在水平状态下，主体加在铅笔芯上的压力为750±10克，符合GB/T6739-2006标准要求。
A：每台仪器标配13支高级绘图铅笔，硬度范围为6H～6B。
A：铅笔需削出铅芯5～6毫米，修磨端面至完整圆形且无缺口，每次使用前均需重新修磨。
A：该仪器参照GB/T6739-2006《色漆和清漆 铅笔法测定漆膜硬度》设计制造。
A：以未造成3毫米及以上划痕的最硬铅笔标号作为漆膜的铅笔硬度，需平行测定两次确认结果。
1、首先客户需要确认产品品牌、产品型号、产品货号、产品规格、参数、货期等；
2、其次确认产品旳使用须知，买卖双方信息相互，确认收货和收票地址；
3、科研仪器设备属于精密仪器，非产品质量问题本公司不做退换货处理，购买时请再三确认；
4、小型仪器退换货要求确保仪器未拆箱、未通电、未使用、附件包装完好无损不影响二次销售，联系客服人员处理退换货事宜；
5、退换货要求产品外包装套纸箱，禁止无包装发货，拒收到付；
客服电话：13760608322
全部商品分类
