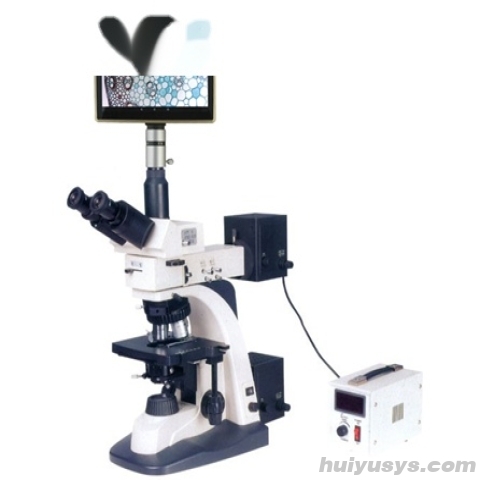

BM-SG12BDP平板电脑高级透反射显微镜（明/暗场）是一款专为半导体工业、硅片制造业、电子信息产业、冶金工业等高精度检测需求设计的多功能金相显微镜。该设备集落射与透射照明于一体，支持明场、暗场、DIC及偏光观察，适用于油脂、FPD、电路封装、电路基板、材料分析、铸件/金属/陶瓷部件以及精密模具的质量检测。
本显微镜采用无限远光学系统，配备高品质物镜和超宽视场目镜，成像清晰、衬度优异。符合人机工程学的30°铰链式三目镜筒可连接数码成像装置，提升操作舒适性。同时搭载10.5寸安卓系统平板电脑与MCL-Z适配镜，实现即时图像采集与处理，显著提高检测效率与智能化水平。
✓ 多模式照明系统：同时支持透射与反射照明，满足明场、暗场、DIC和偏光等多种观察方式。
✓ 高清数字集成：标配10.5寸安卓平板电脑与MCL-Z适配镜，实现一键成像与现场分析。
✓ 无限远光学平台：机械筒长为∞，搭配N.A=1.25阿贝聚光镜与大四孔物镜转换器，确保高分辨率成像。
✓ 精密调焦与移动控制：粗微动同轴调焦机构，微动格值达0.002mm；双层移动载物台，行程80mm×50mm。
✓ 模块化扩展能力：三目镜筒可连接摄像设备，支持后续升级为全自动图像分析系统。
1. 多种观察方式兼容
通过落射照明可进行明场、暗场、DIC和偏光观察，透射照明下支持明场成像，适应不同样品的观察需求，尤其适合半导体晶圆、FPD面板和金属组织结构分析。
2. 高性能光学组件
配备平场无限远金相物镜（5X至50X），数值孔径最高达0.55，工作距离最长29.4mm，兼顾高分辨率与大景深，便于厚样品或多层结构观测。
3. 数字化实时成像
集成10.5寸安卓平板电脑，配合MCL-Z适配镜，无需外接显示器即可完成图像捕捉、存储与初步分析，提升现场检测效率。
4. 人性化结构设计
30°倾斜三目镜筒减轻颈部疲劳，瞳距调节范围50mm–75mm，适应不同用户；载物台移动范围大，定位精准，操作流畅。
5. 稳定光源系统
透射与反射照明均采用12V50W卤素灯，支持宽电压输入（AC85V—260V），亮度连续可调，并配有绿、蓝、中性滤色片及可变光阑，优化成像对比度。
| 类 别 | 放大倍数 | 目视场直径（mm） | 备注 |
| 超宽视场平场目镜 | 10X | Φ25 | |
| 十字分划目镜 | 10X | Φ20 | 0.1mm十字分划板 |
| 类 别 | 放大倍数 | 数值孔径（NA） | 系 统 | 工作距离（mm） |
| 超长工作距离 | 5X | 0.1 | 干 | 29.4 |
| 平场无限远 | 10X | 0.25 | 16 | |
| 明/暗场物镜 | 20X | 0.4 | 10.5 | |
| 50X | 0.55 | 5.1 |
| 物 镜 | 目 镜 | 镜筒系数 | 总放大倍数 |
| 5X | 10X | 1X | 50X |
| 10X | 100X | ||
| 20X | 200X | ||
| 50X | 500X |
适用领域：半导体检测、硅片制造、FPD面板分析、电路封装与基板检查、冶金材料研究、金属与陶瓷部件质检、精密模具检测、油脂分析等。
观察镜筒：30°铰链式三目镜筒，支持连接摄像或数码成像装置，便于教学、记录与远程协作。
机械筒长：无限远系统∞
镜筒透镜：f=200mm
物镜转换器：带DIC插孔的大四孔转换器，支持快速切换物镜并兼容微分干涉组件。
瞳距调节：50mm–75mm，适应不同用户眼部间距。
载物台：双层移动平台，尺寸189mm×160mm，移动范围80mm×50mm，定位精确。
滤色片配置：绿色、蓝色、中性滤色片，用于调节光源色彩平衡与对比度。
聚光镜系统：N.A=1.25阿贝聚光镜，配备可变孔径光阑和滤色片插槽，优化透射照明效果。
调焦装置：粗微动同轴调焦，微动格值0.002mm，实现精细聚焦。
偏光装置：检偏镜可360°旋转，起偏镜与检偏镜均可移出光路，灵活切换偏光模式。
检测工具：标配0.01mm测微尺，用于尺寸测量与标定。
光源系统：
（1）透射照明：科勒照明，卤素灯12V50W，宽电压AC85V—260V，亮度连续可调
（2）反射照明：卤素灯12V50W，宽电压AC85V—260V，亮度连续可调，带孔径光阑和视场光栏
平板电脑成像系统：10.5寸大屏幕安卓系统平板电脑，配备MCL-Z适配镜，实现一体化图像显示与操作。
A：在落射照明下可进行明场、暗场、DIC和偏光观察；在透射照明下可进行明场观察。
A：使用50X物镜与10X目镜时，总放大倍数为500X。
A：是的，标配10.5寸安卓系统平板电脑和MCL-Z适配镜，支持实时图像显示与处理。
A：采用粗微动同轴调焦，微动格值为0.002mm，确保精细聚焦能力。
A：双层移动平台的移动范围为80mm×50mm，平台尺寸为189mm×160mm。
