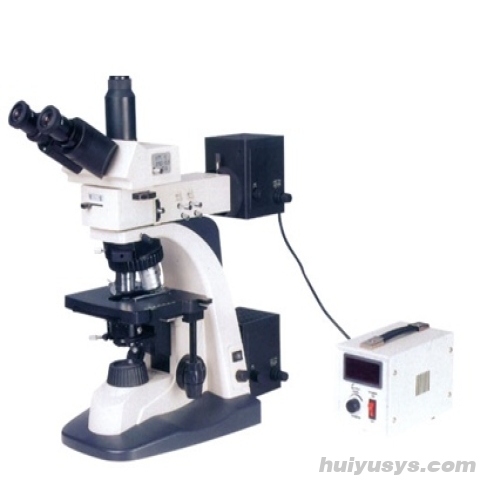

BM-SG12BD 高级透反射显微镜（明/暗场）是一款专为半导体工业、硅片制造业、电子信息产业及冶金工业等高精度检测需求设计的多功能金相显微镜。该仪器融合落射与透射两种照明方式，支持明场、暗场、DIC及偏光观察，适用于油脂、FPD、电路封装、电路基板、材料分析、铸件/金属/陶瓷部件以及精密模具的质量控制与缺陷检测。
采用无限远光学系统，配备高品质物镜与超宽视场目镜，成像清晰、衬度优异。30°铰链式三目镜筒符合人机工程学设计，便于连接摄像数码装置，提升观测效率与舒适性。稳定可靠的机械结构与灵活的调光系统确保长时间工作的精准与便捷。
✓ 多模式照明系统：集成透射与反射双路卤素光源，支持科勒照明、明/暗场及偏光观察，满足多样化样品检测需求。
✓ 无限远光学平台：机械筒长为无限远系统（∞），搭配f=200mm镜筒透镜，实现高分辨率成像与系统扩展兼容性。
✓ 灵活的观察配置：30°铰链式三目镜筒可连接数码成像设备，支持科研记录与图像分析；瞳距调节范围50mm–75mm，适配不同用户。
✓ 高精度载物与调焦：双层移动平台（189mm×160mm），移动范围达80mm×50mm；粗微动同轴调焦，微动格值精确至0.002mm。
✓ 模块化物镜系统：大四孔物镜转换器带DIC插孔，支持5X至50X多级放大，工作距离最长可达29.4mm，适合高低不平样品观测。
1. 双重照明系统，适应多种样品类型
具备透射与反射两套独立照明系统：透射端采用12V50W卤素灯配合N.A=1.25阿贝聚光镜，实现均匀科勒照明；反射端同样配置12V50W卤素灯，并带有孔径光阑和视场光栏，适用于不透明或表面反光样品的明暗场观察。
2. 支持多种观察方式，拓展应用边界
在落射照明下可进行明场、暗场、DIC和偏光观察；透射光下支持明场成像。检偏镜可360°旋转，起偏镜与检偏镜均可移出光路，方便切换观察模式并减少光损。
3. 超宽视野与高精度测量能力
标配超宽视场平场目镜（10X, Φ25mm）和十字分划目镜（10X, Φ20mm，含0.1mm分划板），结合0.01mm测微尺，提供精确尺寸比对与定量分析支持。
4. 人性化结构设计，操作更高效
30°倾斜三目镜筒减轻颈部疲劳，适合长时间使用；双层机械载物台运行平稳，定位精准；亮度连续可调，适配宽电压环境（AC85V–260V），保障实验室供电稳定性。
| 类别 | 放大倍数 | 目视场直径（mm） | 备注 |
| 超宽视场平场目镜 | 10X | Φ25 | |
| 十字分划目镜 | 10X | Φ20 | 0.1mm十字分划板 |
| 类别 | 放大倍数 | 数值孔径（NA） | 系统 | 工作距离（mm） |
| 超长工作距离 | 5X | 0.1 | 干 | 29.4 |
| 平场无限远 | 10X | 0.25 | 16 | |
| 明/暗场物镜 | 20X | 0.4 | 10.5 | |
| 50X | 0.55 | 5.1 |
| 物镜 | 目镜 | 镜筒系数 | 总放大倍数 |
| 5X | 10X | 1X | 50X |
| 10X | 100X | ||
| 20X | 200X | ||
| 50X | 500X |
适用领域：半导体检测、硅片制造、电子信息产业、冶金工业、FPD面板分析、电路封装与基板检查、材料科学、铸件/金属/陶瓷部件质检、精密模具评估、油脂分析等。
观察镜筒：30°铰链式三目镜筒，支持连接摄像数码装置，便于图像采集与共享。
机械筒长：无限远系统∞
镜筒透镜：f=200mm
物镜转换器：带DIC插孔的大四孔转换器，支持多物镜快速切换与微分干涉扩展。
瞳距调节范围：50mm–75mm
载物台：双层移动平台，平台尺寸：189mm×160mm，移动范围：80mm×50mm
滤色片配置：绿、蓝、中性滤色片
聚光镜：N.A=1.25阿贝聚光镜，带可变孔径光阑和滤色片
调焦装置：粗微动同轴调焦，微动格值0.002mm
偏光装置：检偏镜可360度旋转，起偏镜、检偏镜均可移出光路
检测工具：标准标尺：0.01mm测微尺
光源系统：
（1）透射照明：科勒照明卤素灯12V50W，宽电压AC85V–260V，亮度连续可调
（2）反射照明：卤素灯12V50W，宽电压AC85V–260V，亮度连续可调，带孔径光阑和视场光栏
使用后应及时关闭光源以延长灯泡寿命；定期清洁物镜前片与目镜，避免灰尘影响成像质量；避免在潮湿、强振动环境中长期使用；更换灯泡时请断电操作；载物台应保持清洁，防止碎屑进入导轨影响移动精度。
A：该显微镜支持明场、暗场、DIC和偏光观察（落射照明下），以及透射光下的明场观察。
A：使用50X物镜与10X目镜，在1X镜筒系数下，总放大倍数为500X。
A：支持，该仪器配备30°铰链式三目镜筒，可连接摄像数码装置进行图像采集。
A：支持，透射与反射照明均采用宽电压设计，适配AC85V–260V输入，适合复杂供电环境。
A：载物台为双层移动平台，移动范围为80mm×50mm，平台尺寸为189mm×160mm。
