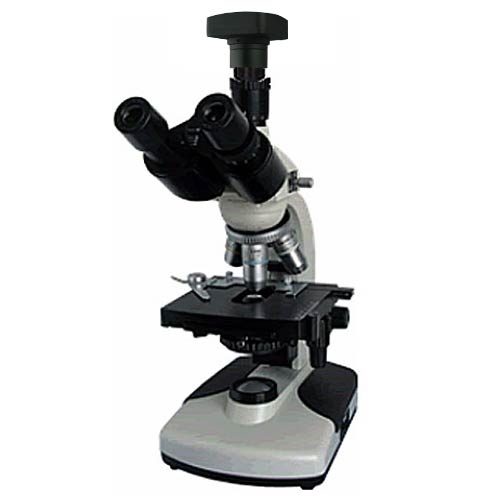

产品特点

1、屏幕上的图像细节和色彩与目镜下肉眼看到的几乎一模一样

2、自动化光强管理功能，切换物镜时，系统根据预设参数，自动调节照明强度

3、显微镜软硬件同步，软件随物镜切换，自动同步更新标尺

技术参数

主要部件名称及组装

1、主要部件

2、装配主机

以标准配置机型为例，从下至上依次组装如下部件：图中的数字表示安装每个部件的顺序

整机组装过程仅需用到1种六角扳手工具，3#六角扳手（对边3mm)

注意：

装配零件之前，需拆除所有包装物及临时固定物。

各部件均使用3#六角扳手安装调试，请勿用其他工具拆装其它部位，其他部位可能拆卸后无法恢复。

安装目镜

将目镜A插到目镜筒B底部，安装时需将定位销插入目镜筒的定位凹槽。

使用配备有测微尺的目镜时，将目镜插入右侧目镜筒。在此情况下，安装目镜，使目镜定位插销C进入目镜筒下方的凹槽D

安装目镜测微尺（选配）

目镜测微尺可以用来检查和测量观察图像的尺寸，或观察视场的中心位置等。目镜测微尺需要通过镜台测微尺进行标定后方可测量，有关不同目镜测微尺的类型请与我司业务员联系。

1,握住目镜外框，按箭头方向旋转将内置的测微尺托架A取下

2.将目镜测微尺B装入取下的测微尺托架，刻度文字面朝下

3.将目镜测微尺托架A拧回目镜底部

注意：操作时手指不要接触测微尺表面，如有污染物残留，请用附赠的擦镜纸进行清洁

3、安装相机

安装相机/摄像头

1.将相机连接筒（摄像接口）和显微镜相机安装到三筒镜筒可通过屏幕观案镜下图像，图像获取范围由相机图像传感器的尺寸和相机连接筒的放大倍率决定。

2.使用相机连接筒（摄像接口）时，务必调节屏幕显示和目镜的齐焦性，否则，通过目镜进行的图像对焦就会与通过照相机获取的对焦不同步。

3.使用相机连接筒（摄像接口）的同步调焦功能，通常调整流程如下，首先，将目视镜下的图像对焦清晰；然后，松开相机连接筒（摄像接口）侧面的锁定螺钉LOCK,用内六角工具旋转对焦螺钉FOCUS,至屏幕也呈现最佳对焦清晰图像时，再锁定螺钉LOCK,即可完成对焦不同步的设定。1倍相机连接简（摄像接口）没有对焦螺钉FOCUS,是通过旋转下半部接口对总高度进行伸缩调整对焦，对焦完毕后拧紧锁定螺钉即可。

注意：完成对焦不同步调整之后，注意调整摄像机的方位，以确保移动样品时，镜下的移动方向与显示屏的画面移动方向一致，通常相机的LOGO正对用户前方，数据线在正后方。

4、透射光明场观察步骤

5、基本操作（适用于观察标本）

本节说明显微镜的基本操作，适用于观察标本。有关每个装置的操作步骤详情，请参阅相应的章节。

1.将显微镜主机的电源开关置于打开状态，打开电源开关时，指示灯A亮起；

注意：如果透射光源没有亮起，可能是当前设置调光档位为反射光，同时按下调光旋钮和SET键2秒可切换调光旋钮控制的灯源（反射光及透射光切换）；

2.旋转亮度控制旋钮，设置适当的亮度，按动旋钮，可以控制开和关（二级开关）；

3.逆时针旋转右手粗调焦和微调焦旋钮，降低载物台；

4.打开夹片器的标本固定拉杆，将标本放置到合适的固定位置；

5.切换物镜转换器，将10倍物镜转入光路；

6.旋转粗调焦和微调焦旋钮，对标本进行聚焦；

7旋转X轴和Y轴旋钮，调节样本观察位置。

6、基本调试

柯勒照明

1.视场光阑居中(FS),将聚光镜抬高到最高位置，并将顶透镜（如有）切入光路切换物镜转换器，将10倍物镜转入光路，对样本进行对焦；

2.旋转视场光阑环，将视场光阑缩小到视场中心；

3.调节聚光镜高度旋钮，将焦点聚焦到能看清视场光阑叶片；

4.用左右手旋转对中螺丝（左右2个），调节视场光阑图像到视野中央；

5.按顺时针方向旋转视场光阑环，逐渐打开视场光阑，直到视场光阑图像与目镜视场边缘内接。如果视场光阑图像边缘没有正好与之契合，请重新调整左右螺丝对中；

6.打开视场光阑，直到视场光阑图像与目镜视场外切（无阴影及暗角），对中完成。

调节瞳距

瞳距调节是调节观察筒两个目镜之间的距离，以适应双眼之间的距离。瞳距调节到正确位置时，左右眼图像是完全重合的，可明显缓解用户观察图像时眼部的疲劳，并且避免头晕、眼花、恶心等现象。

1.双手同时握紧目镜筒，使左右目镜间距最大；

2.通过目镜观察的同时，逐渐缩小左右目镜筒间距，直至观察到左右眼视场图像完全重合，此时目镜筒上的刻度显示的数值就是当前用户的瞳距。记录下此时瞳距数据，从而可以在下次观察时快速轻松调节至最佳位置。

调节屈光度

屈光度调节的目的是校正观察者左右眼的视度（视力度数）差异，戴眼镜（远视及近视）的用户裸眼观察时，此调整极为重要，可明显缓解用户观察图像时眼部的疲劳，并且避免头晕、眼花、恶心等现象。装有目镜测微尺的目镜，亦可通过调整屈光度，实现对刻度的准确聚焦成像。

1.通过调节细准焦对焦旋钮，使一只眼晴的视野图像聚焦清晰（通常此目镜装测微尺）；

2.调节另一侧目镜的屈光度，使另一只眼晴的视野图像聚焦清晰。

注意：默认屈光度位置为0刻度，此时可确保镜下图像与摄像通道图像对焦同步。

调节透射光源度

1.同时按下调光旋钮和SET键2秒可切换调光旋钮控制的灯源（反射光及透射光切换）；

2顺时针旋转主机亮度控制旋钮，可增加亮度，逆时针旋转可降低亮度；

3.使用光强管理功能：长按LIM键2秒进入设定状态，旋转调光旋钮至合适的亮度值，按下SET键即可保存当前物镜对应的亮度。切换物镜，继续旋转调光旋钮至合适的亮度值，按下SET键保存当前物镜对应的亮度值，直至所有物镜亮度值设定完成，短按LM键即可保存退出设定模式。

使用滤色镜或偏振镜（选配）

1.将滤色镜/起偏镜直接放置在透射光源出光口的卡槽A内即可使用。可兼容的滤色镜/起偏镜尺寸为Φ45mm;

2.可使用的滤色片：

45S-LBA:茶色滤镜，可改善细菌及微生物观察的效果，模拟卤素灯色温；

45S-GR:绿色滤镜，可提高相差观察图像对比度及黑白图像拍摄的衬度；

RG-45-P0L:透射光观察起信镜。

调节聚焦装置

粗准焦旋钮：A旋转时可快速大幅移动载物台高度进行目标对焦找像；

细准焦旋钮：B旋转时可精准微幅移动载物台高度进行高倍精确对焦；

调焦张力环：C可设定旋转粗准焦旋钮时的松紧手感（出厂已设置）。

对样本进行对焦

1.按箭头方向旋转粗准焦旋钮，将载物台升高至样本离物镜最近，但不要接触物镜，注意要避免损坏物镜及样本；

2.一边观察目镜中的图像变化，一边缓慢向下移动载物台，直至样本轮廓开始出现；

3.改用旋转细准焦旋钮，继续一边观察目镜中的图像变化，一边缓慢聚焦，直至清晰。

注意：向下移动样品（远离物镜方向）对焦，可最大程度的避免物镜及样本的损坏。

加载和移除样本玻片

1.逆时针旋转粗准焦旋钮，降低载物台，使载物台与物镜之间有足够的操作空间；

2.放置标本时，向后拨动旋钮A(箭头方向)，张开标本夹持装置并保持，在载物台上从前向后滑动标本至样本玻片卡槽内；

3.放置好标本后，轻轻地拨回标本固定接杆；

4.移除标本前，应将载物台下降，或者将物镜移出光路，使样本取出过程不会损伤物镜。

注意：使用油浸物镜及短工作距物镜时，当移动到玻片边缘时，请谨慎操作，防止样本夹刮伤物镜。

使用油浸物镜（选配）

油浸物镜在型号尾部有“O”字母，型号描述有“O | L”字样。当使用油浸物镜时，请务必使用Servicebio赛维尔生物指定品牌的介质（浸油），不使用浸油就无法清晰地观察图像，使用其它品牌的浸油介质可能无法发挥设计的光学性能。

1按先从低倍再到高倍的顺序切换物镜，依次对焦标本；

2将油浸物镜转入光路前，先在标本观察位置处滴入浸油，一般是光源照亮的区域内；

3.旋转物镜转换器，将油浸物镜转入光路，然后旋转细准焦旋钮对焦标本。

聚光镜上显示的最大数值孔径(NA)是载玻片和聚光镜顶部表面之间使用浸油时的数值。如果不使用浸油，数值孔径(NA)大约为0.9，使用浸油方可达到标示的最大值。

使用正交偏光镜（选配）

当需要进行正交偏光观察时，可以直接将起偏镜(RG-45-POL)和检偏镜(11555050)分别放置于光路中（聚光镜下方的出光口和物镜转换器上方的滤镜插槽中)

1.将通用型透射起偏镜(RG-45-POL)水平放入显微镜主机底座出光口的滤色片安装槽内，使起偏镜的文字

面朝上；

2.将检偏镜(11555050)插入物镜转换器上方的安装槽内；

3.旋转起偏镜(RG-45-POL)直至视场变得最暗时，此时即为正交状态。
