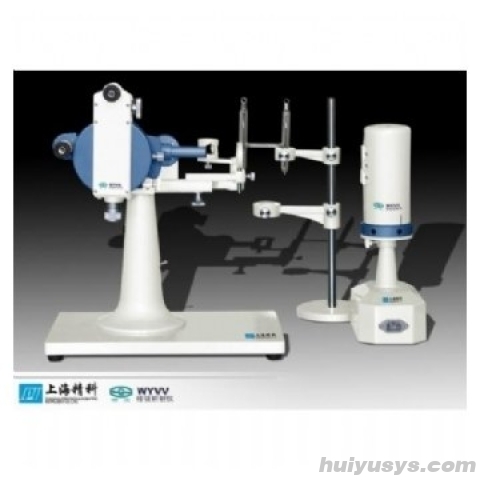

上海仪电物光 WYV V型棱镜折射仪

产品概述

WYV V型光学式棱镜折射仪是一款专为精密光学测量设计的高精度仪器。该设备采用精确配制浸液法，能够在仅需极少量试样的情况下准确测定其折射率，这一特性对于珍贵或难以获取的被测试样保护尤为重要。

基于折射定律的光学原理，被测样品的折射率测量不受仪器棱镜本身折射率的限制，极大地扩展了应用范围。该仪器在光学玻璃制造、新材料研发等领域具有显著优势，特别适用于新产品试制阶段，能够精准测定材料在高温热处理前后的折射率变化，支持多种常用波长的光谱分析，是实验室进行高精度光学常数测定的理想工具。

产品亮点/核心优势

功能特点详解

1. 精确浸液测量技术：仪器利用精心配制的浸液作为介质，将待测固体或液体样品包裹其中。这种方法不仅提高了光路耦合效率，还确保了在最小化样品用量的前提下获得清晰的临界角图像，从而精确计算折射率。

2. 宽范围光谱适应能力：内置多种标准光源接口，覆盖从红光到紫外的多个特征谱线。用户可根据实验需求切换不同波长的光线，深入研究材料的光学色散特性，为光学材料的全波段性能评估提供数据支持。

3. 高倍率光学观测系统：配置了高放大倍率的望远镜观察系统与读数显微镜。观测系统用于清晰捕捉明暗分界线，读数系统则用于精细读取角度值，两者结合确保了操作者能够轻松对准并精确读取测量结果。

4. 精密机械刻度读数：采用高精度的机械度盘与测微尺组合。度盘提供粗调读数，测微尺提供微调精细读数，这种经典的机械结构避免了电子漂移问题，保证了长期使用的稳定性与重复性。

5. 专用热源适配设计：针对光学玻璃等需要高温处理的材料，仪器结构设计考虑了热环境下的测量需求。配合外部恒温或加热装置（需用户自备或选配），可实时监测材料在不同温度状态下的光学性质变化。

技术规格参数

应用领域/适用场景

适用领域：光学玻璃制造、特种材料研发、化学实验室、物理光学研究、宝石鉴定及半导体材料分析。

典型用途：用于测定透明或半透明固体及液体的折射率；监测光学材料在高温退火或热处理过程中的折射率均匀性变化；新材料试制阶段的光学常数标定；多波长色散曲线的绘制与分析。

产品细节/结构说明

标准配置：主机包含精密光学导轨、望远镜观测系统、读数显微镜、刻度度盘及测微调节机构；配套独立电源箱，用于驱动外接光谱光源（氢灯/钠灯/氦灯需根据测试波长选配）。

工作原理：仪器基于全反射临界角原理工作。光线通过浸液进入被测样品，当入射角达到临界角时，视场中出现明暗分界线。通过望远镜对准该分界线，并在读数系统中读取对应的角度值，经换算得出样品的折射率。由于采用浸液法，光路不直接依赖棱镜接触，从而突破了棱镜材料折射率的限制。

操作提示：使用前需确保浸液折射率介于棱镜与被测样品之间（或根据具体浸液法要求配制）；保持光学表面清洁，避免灰尘影响临界角判读；更换光源波长时，需重新校准零点或使用对应波长的修正值；读数时请仔细调节测微尺以消除视差，确保测量精度。
